Муфта-кросс оптическая МКО-ЦА12/С09-К ССД

Описание

Оптическая кросс-муфта МКО-ЦА12 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Она используется как для каскадных схем построения сетей по технологии GPON, так и для других видов абонентских подключений. Конструкция муфты предусматривает установку и подключение неоконцованных FBT- и PLC-делителей.

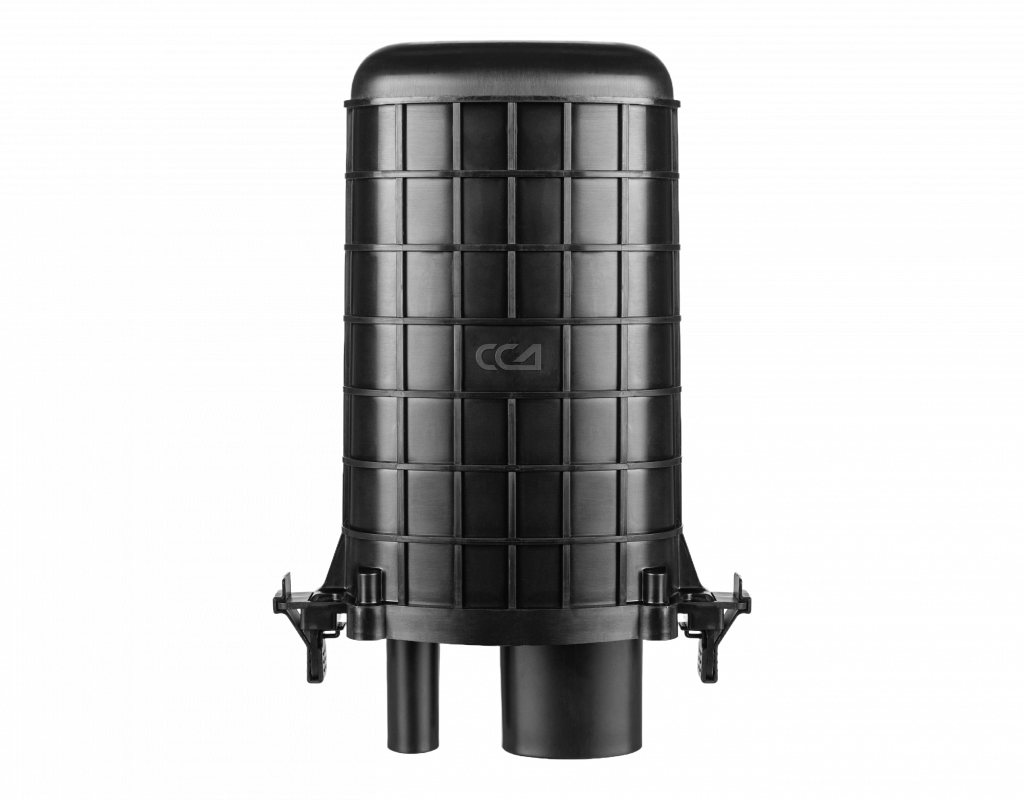

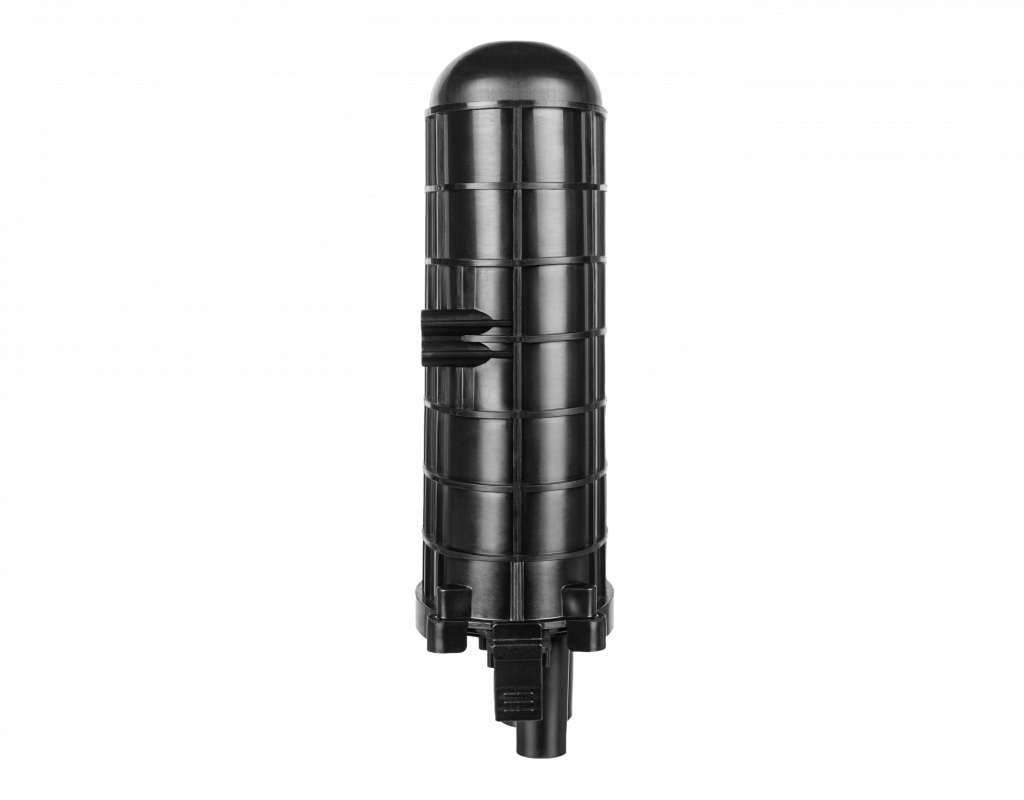

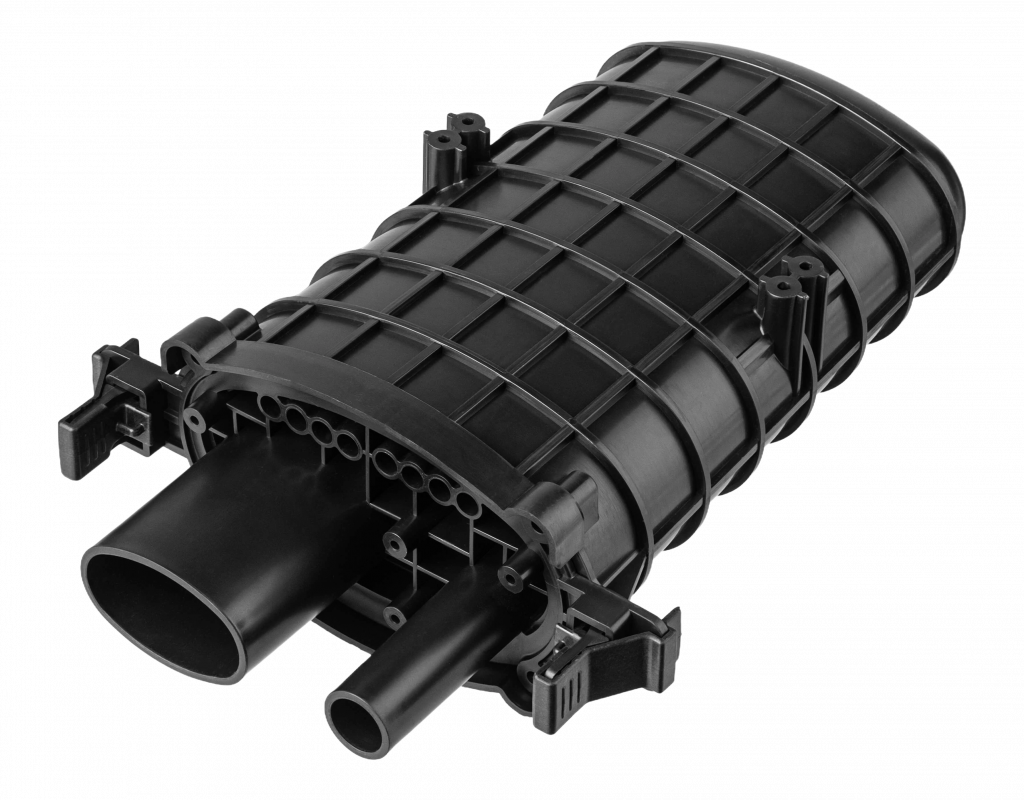

Корпус муфты выполнен из устойчивого к атмосферным воздействиям УФ-стойкого пластика и имеет пыле-влагозащищённую тупиковую конструкцию: ввод оптического кабеля (ОК) и вывод абонентских дроп-кабелей производятся с одной стороны.

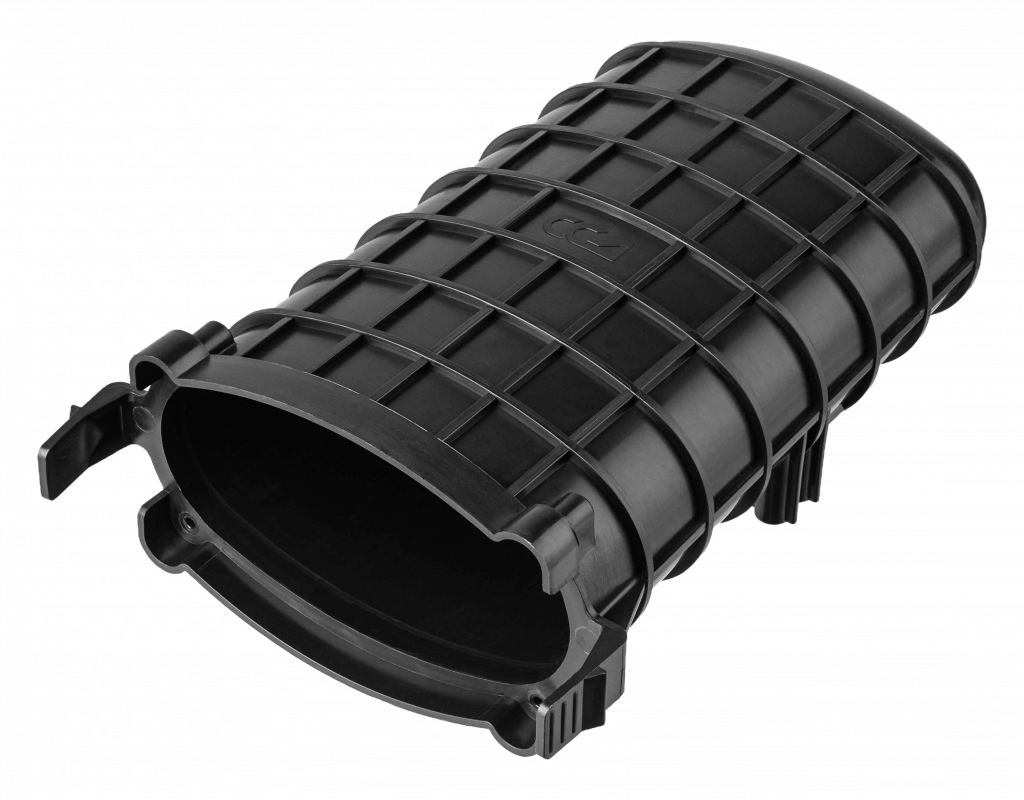

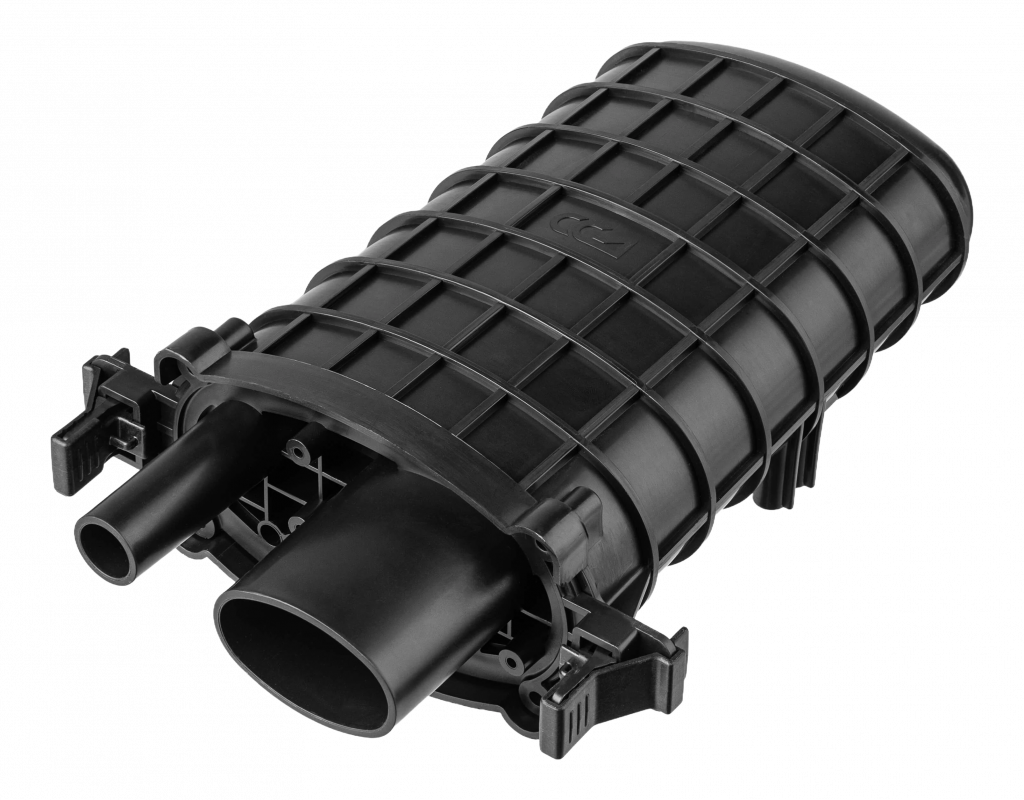

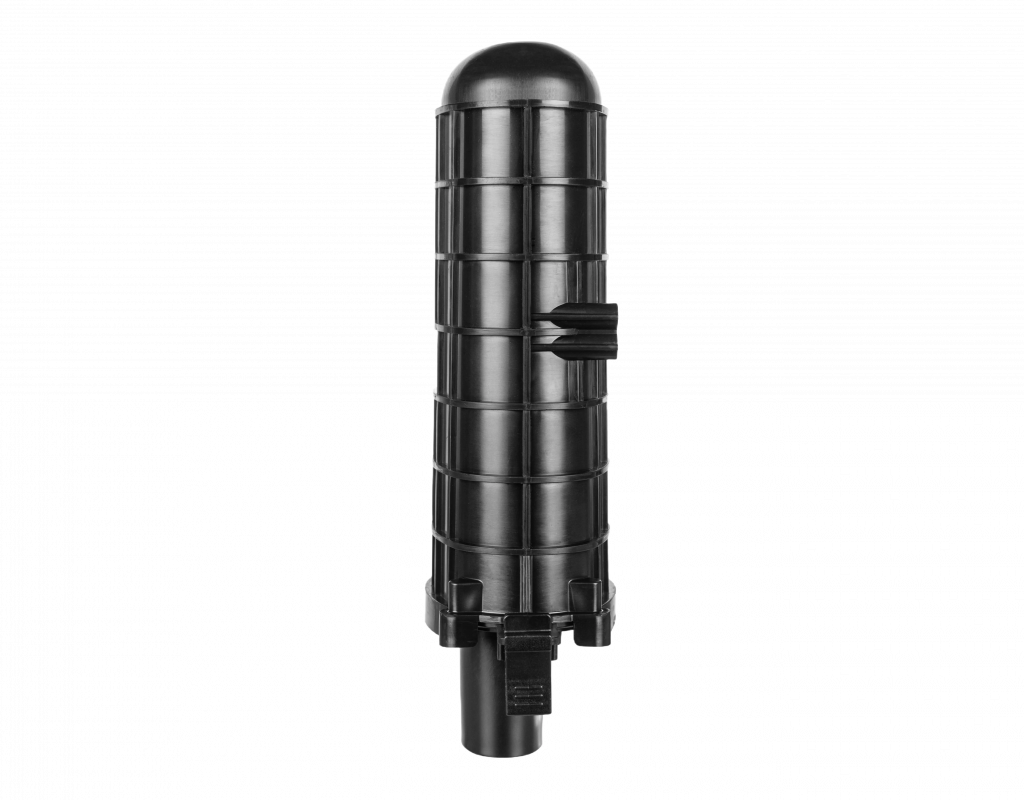

Муфта-кросс МКО-ЦА12 состоит из кожуха и оголовника. Детали соединяются между собой с помощью двух защёлок, расположенных по краям корпуса. Для дополнительной фиксации кожуха и оголовника рекомендуем использовать пластиковые фиксаторы, которые входят в комплект поставки.

Внутреннее устройство муфты имеет сложную конструкцию: оголовник и лоток-кассета являются одной деталью. Лоток-кассета имеет двустороннюю форму:

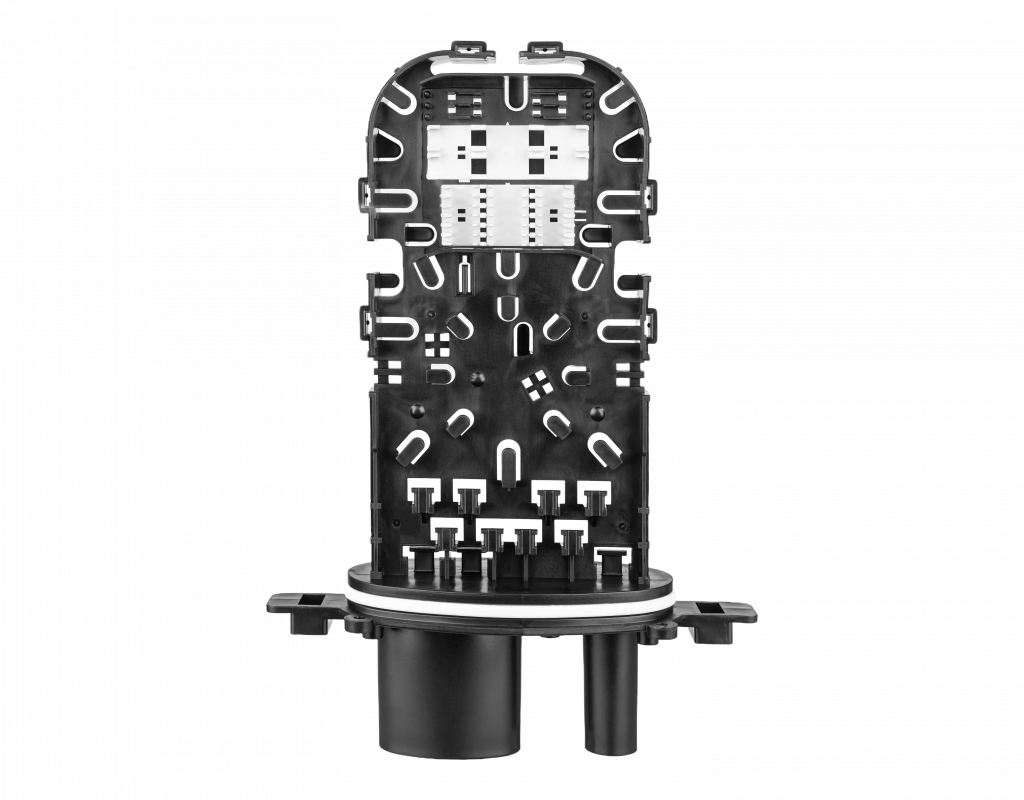

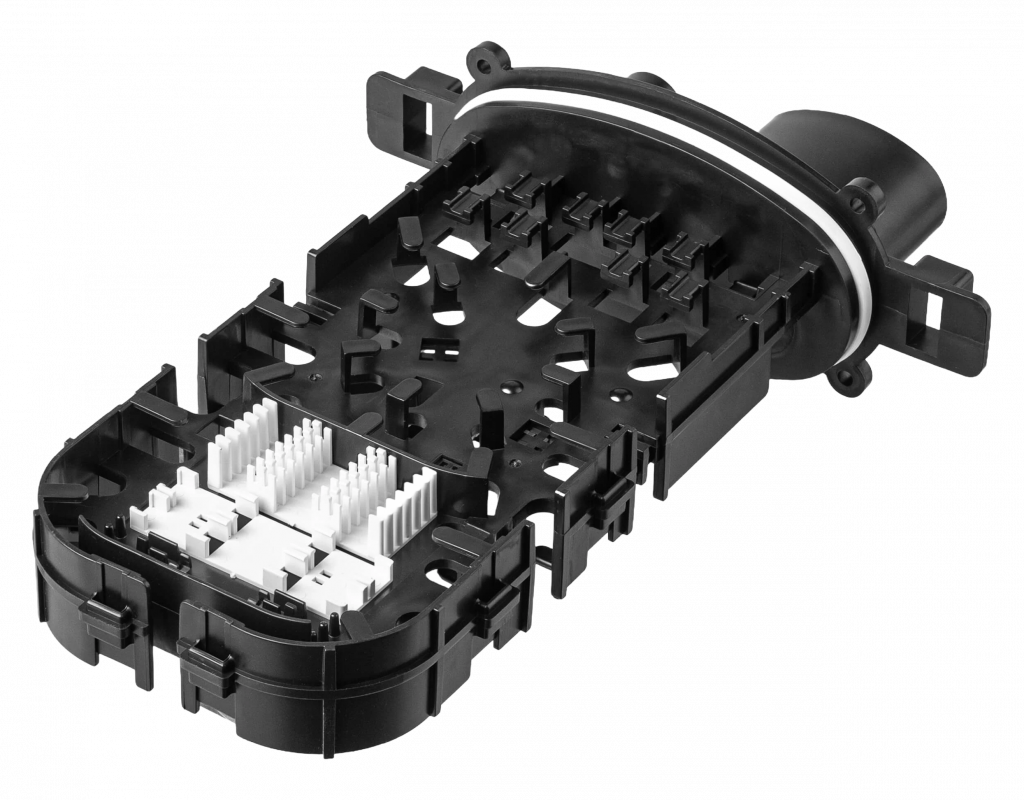

- На лицевой стороне (сторона для ввода абонентского дроп-кабеля) подразумевается размещение оптических волокон (ОВ): большой круг — для выкладки запаса ОВ, маленький внутренний круг — для выкладки «тёмных» ОВ. Для размещения КДЗС в комплект поставки входит ложемент Л24-4525, предназначенный для размещения 24 шт. КДЗС 4525, а также ложемент Л2-СП для размещения двух PLC-делителей в мини-корпусе.

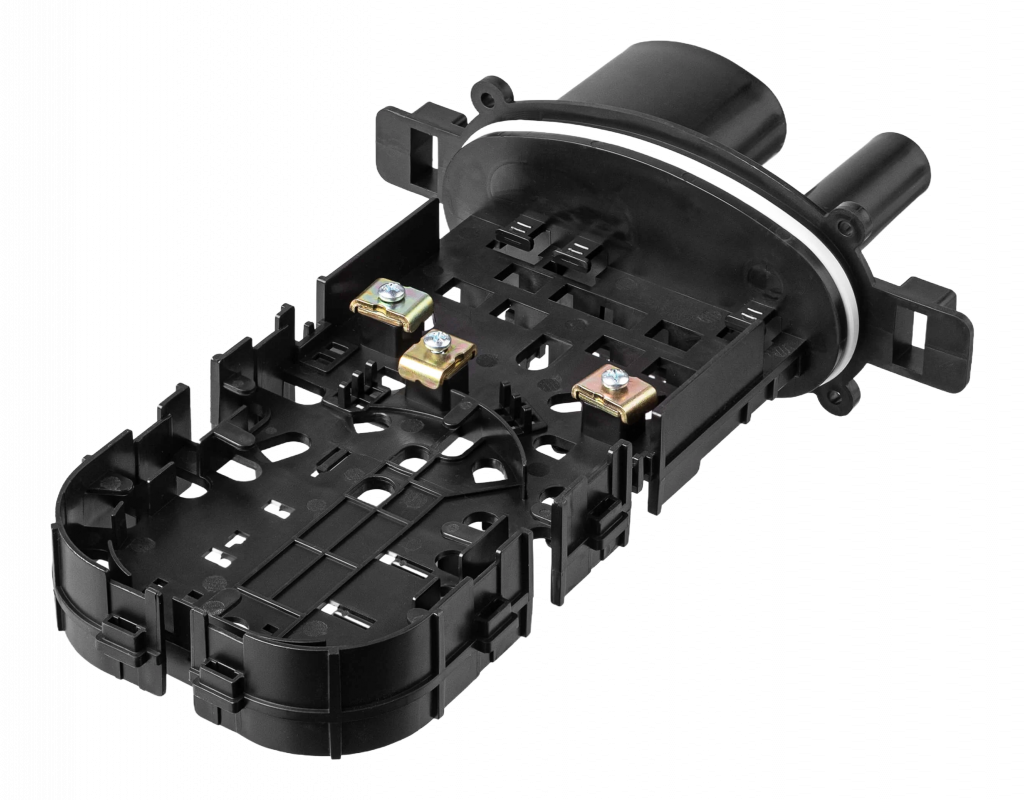

- На обратной стороне лотка-кассеты осуществляется ввод магистральных ОК. Для их фиксации предусмотрены кронштейны для крепления ЦСЭ, а также кронштейны для крепления за внешнюю оболочку ОК нейлоновой стяжкой.

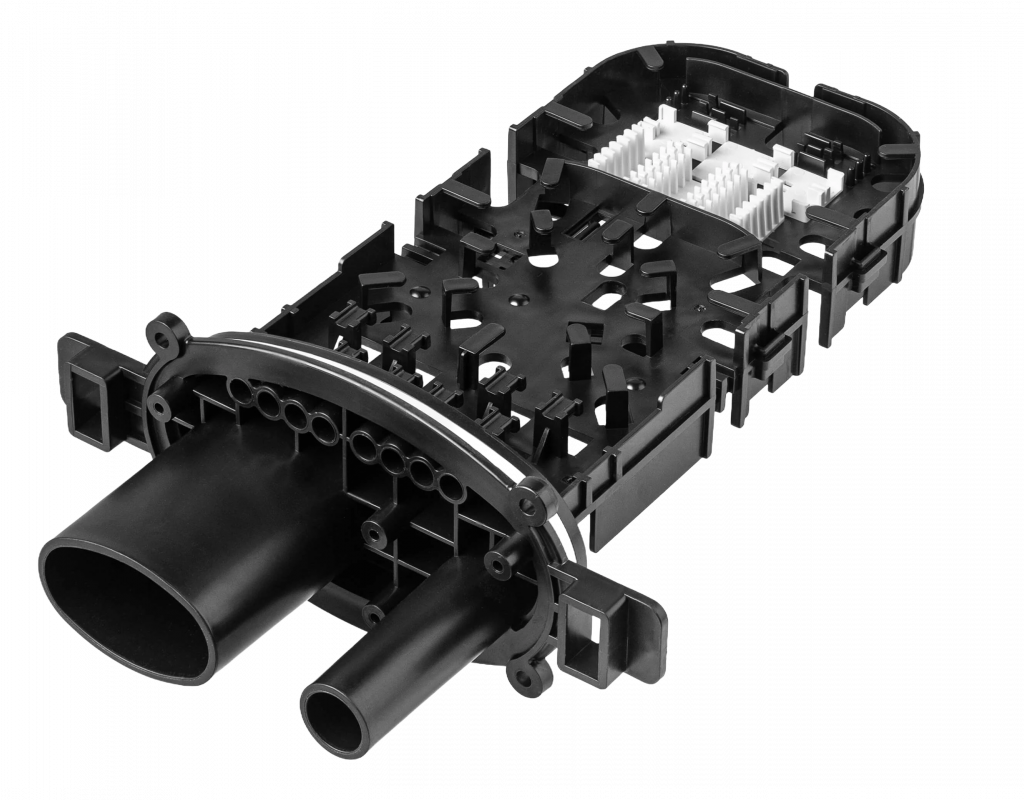

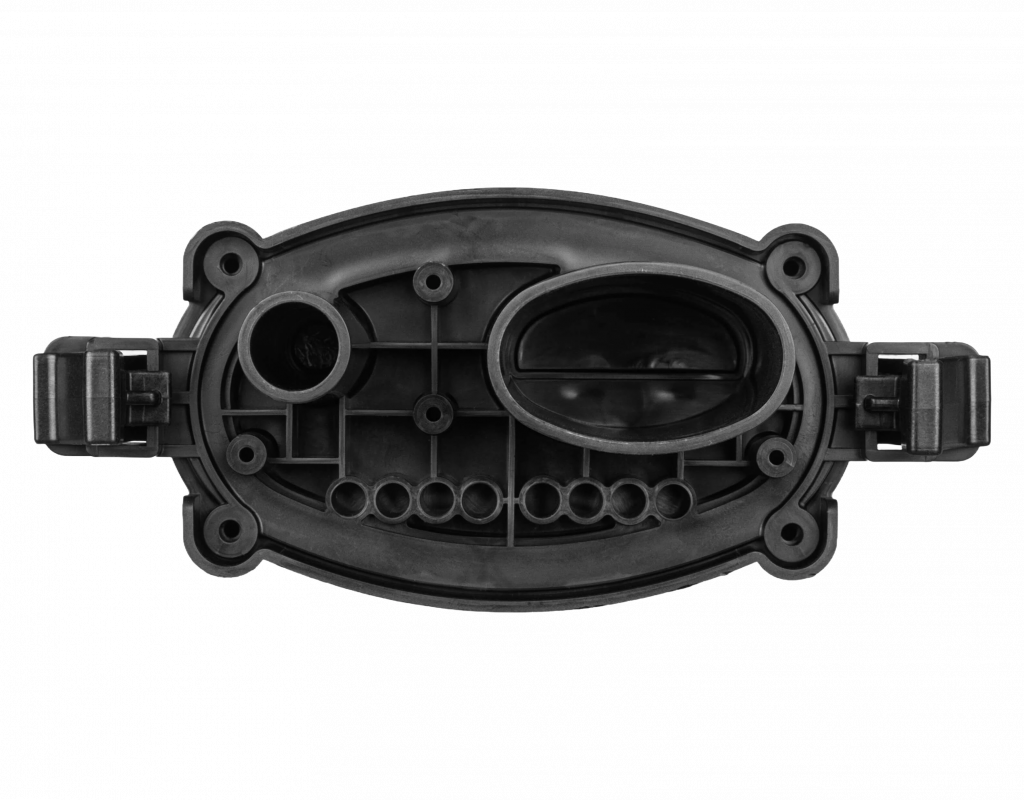

На оголовнике кросс-муфты МКО-ЦА12 реализован овальный ввод, то есть есть возможность уложить транзит из неразрезных ОМ. Для организации места хранения ОМ в комплект поставки вложены пластиковые Г-образные кронштейны.

Монтаж

Базовый комплект поставки изделия включает два универсальных металлических кронштейна, которые позволяют установить муфту-кросс МКО-ЦА12 как на опору с помощью монтажной ленты, так и на плоскую поверхность. Для их установки есть специальные посадочные места на кожухе. Также к заказу доступны кронштейны в классическом исполнении с креплением к оголовнику муфты-кросса саморезами.

Важно учитывать

В разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
